中国科学院化学研究所的研究人员与我公司合作，使用孔径10-100nm，孔深为60μm的单通AAO模板研究低分子量单分散的聚环氧乙烷（PEO）在不同孔径AAO中的结晶性行为。首次发现当AAO孔径尺寸从100nm逐步降至10nm时，PEO分子链的取向方式从垂直于孔壁，转变为平行于孔壁的取向。而以往的研究认为聚合物在纳米孔内只有一种取向行为。在较大尺寸受限环境下，控制结构的因素主要是动力学（kinetics），与之不同的是，超小尺寸中分子链取向更倾向于受热力学控制（thermodynamics）。这一发现证明受限尺寸可以改变材料的结构，为设计聚合物材料具有可调控的机械强度，光学性能，电导性能等提供理论指导。文章发表在高分子科学一流国际期刊ACS Macro Letters上。

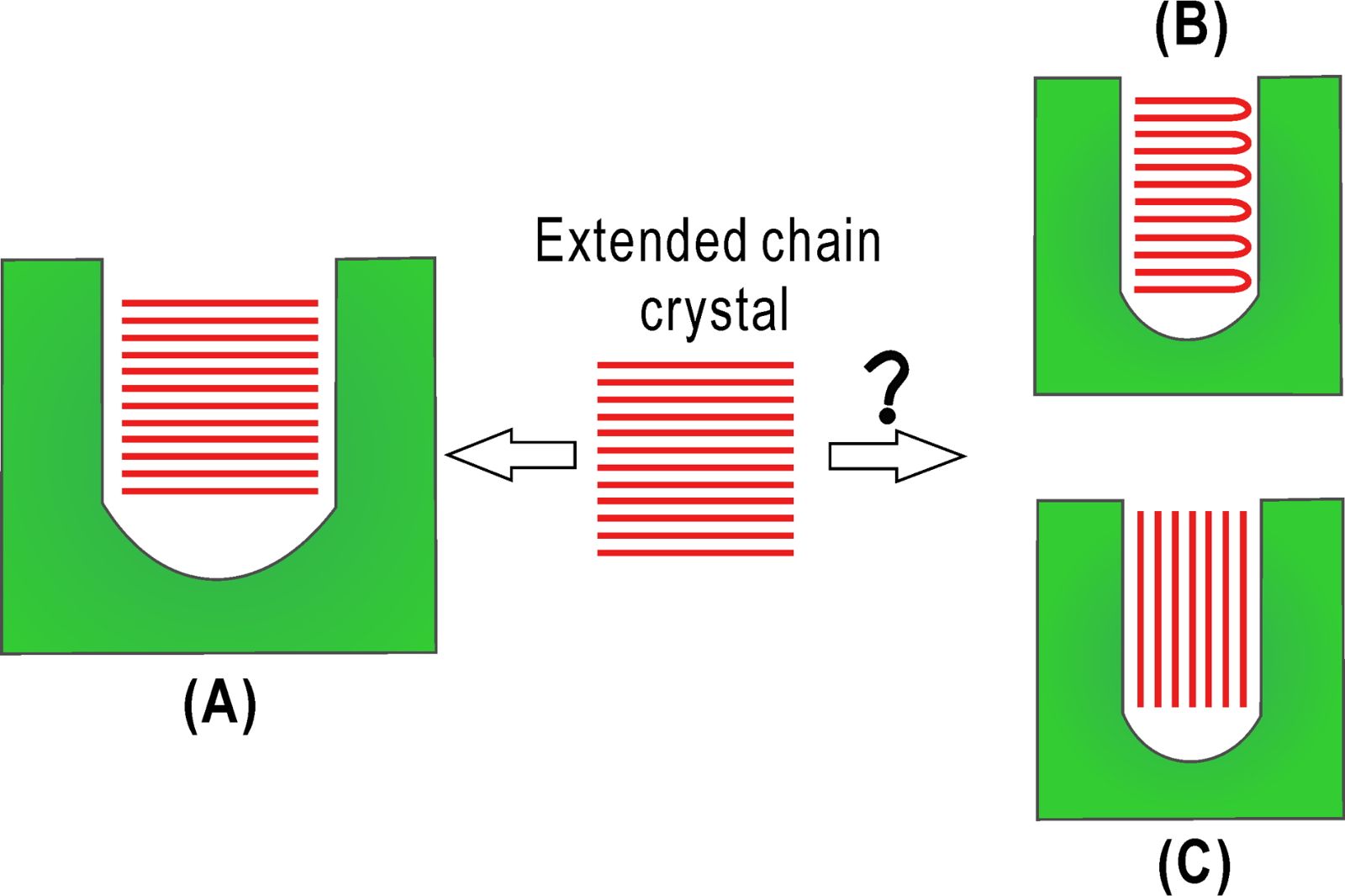

图1 在AAO模板中高分子受限结晶示意图

图2  在AAO模板中纳米尺度高分子受限结晶研究的实验过程

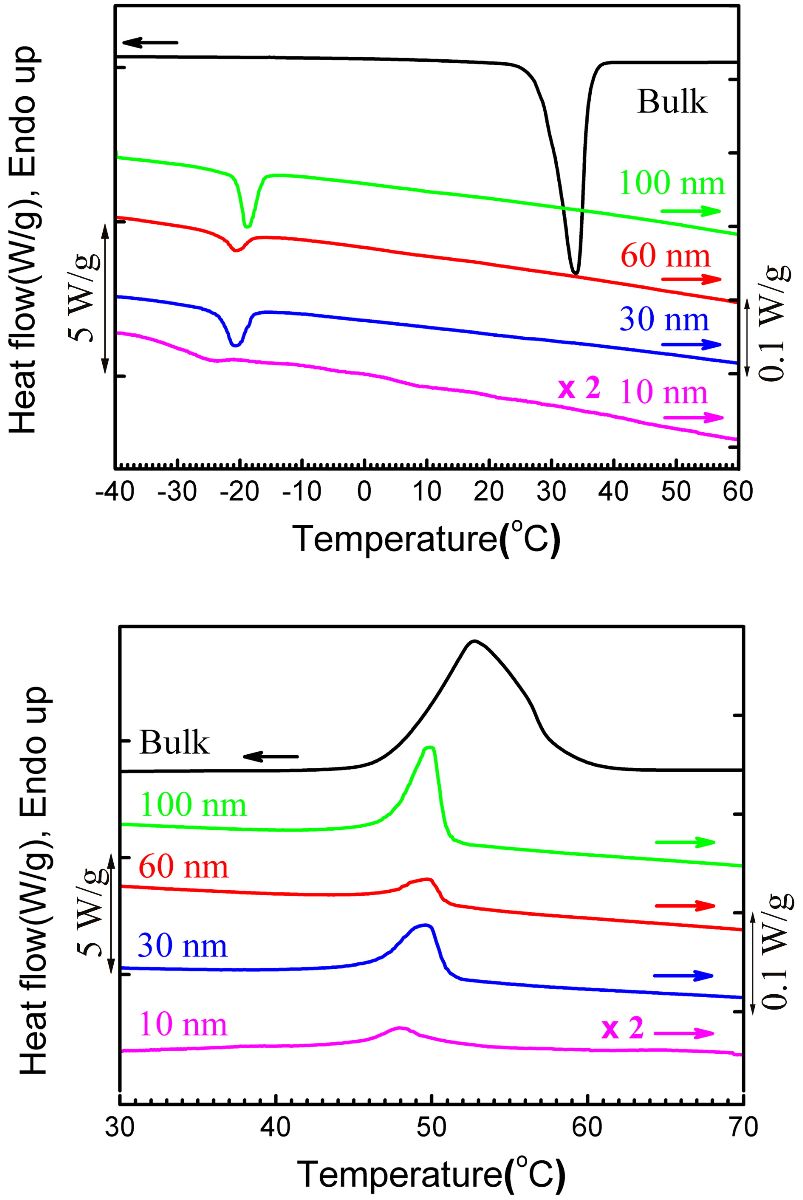

图3. 10-100不同孔径尺寸AAO模板对结晶的影响

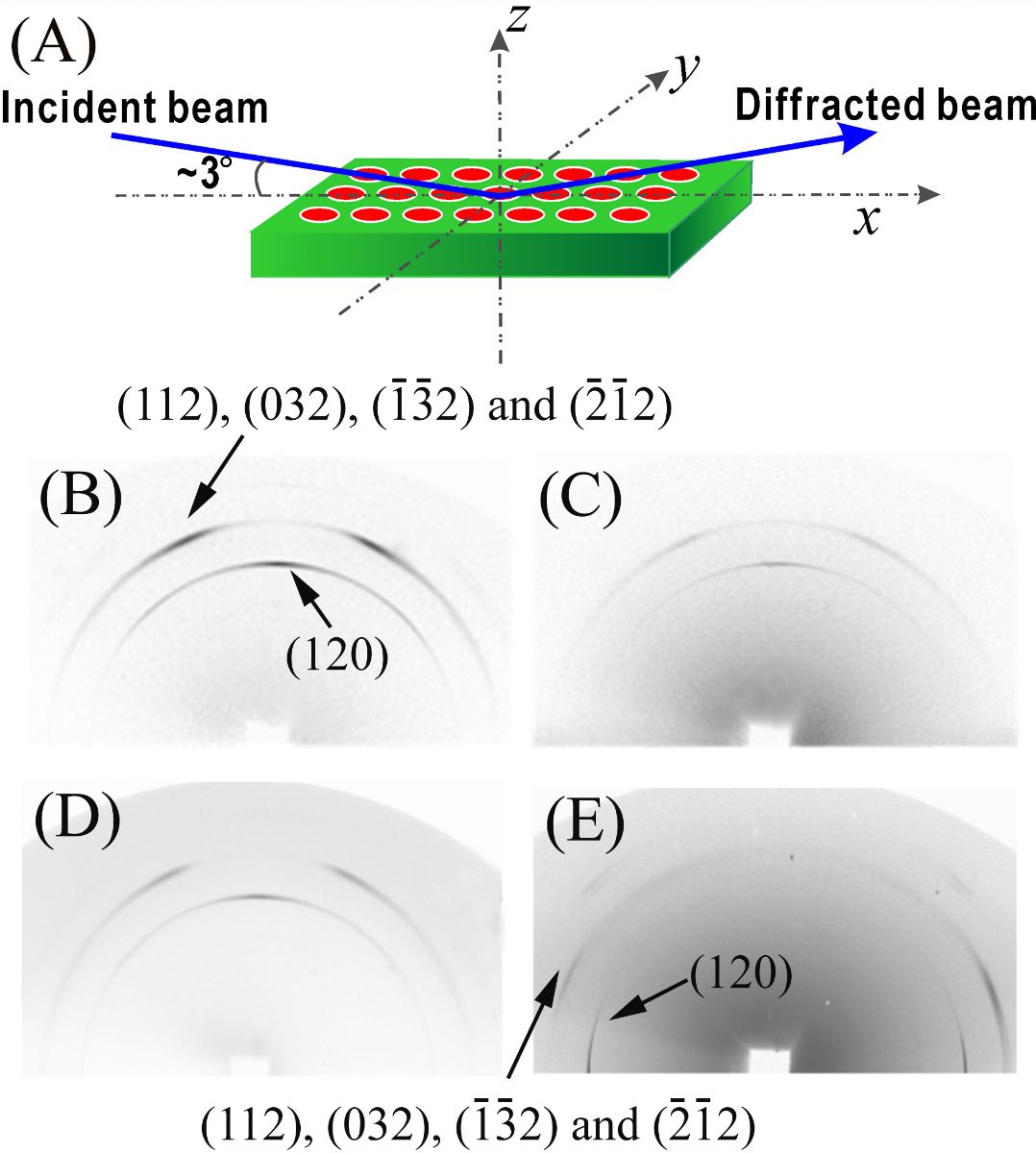

图4. 纳米高分子结晶行为研究

       图文详情参见：dx.doi.org/10.1021/mz300592v | ACS Macro Lett. 2013, 2,181−184。
