应用开发
发表时间:2013-04-10 阅读次数:5055次

AAO模板应用领域包括:

  • 纳米压印用模板,可以实现几个纳米到几百纳米孔径的阵列,主要用于高分子材料表面压印
  • 电沉积制备纳米线 / 溅射制备纳米点阵 / MBE制备纳米点阵 / 溶胶凝胶法制备纳米结构等,可以实现几个纳米到几百纳米孔径的纳米阵列
  • 纳米滤膜,可以实现几个纳米到几百纳米孔径的过滤
  • HPLC 流动过滤和排气
  • 溶剂超净化
  • 重量分析
  • 脂质体分离
  • 扫描电镜研究
  • 细菌培养及分析
  • 湿度传感器
  • 电镜样品支撑膜
  • 隔热层
  • 光子晶体
  • 纳米反应器

我们能够开发的产品:

高度有序的孔结构

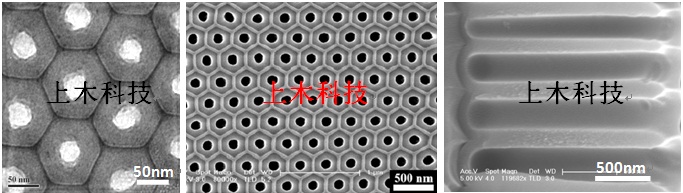

(a)HRTEM of PAA with pore diameter of 40nm, (b) top view FESEM image of PAA with pore diameter of 150nm, and (c) cross sectional view FESEM image of PAA with the pore diameter of 250 nm

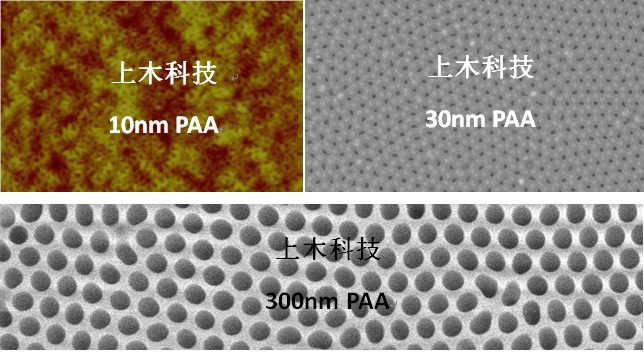

任意可调的孔径



除上图中三种孔径:40nm, 150nm, 250nm,我们已经可以实现从10纳米以下到500纳米以上任意规格的孔径:

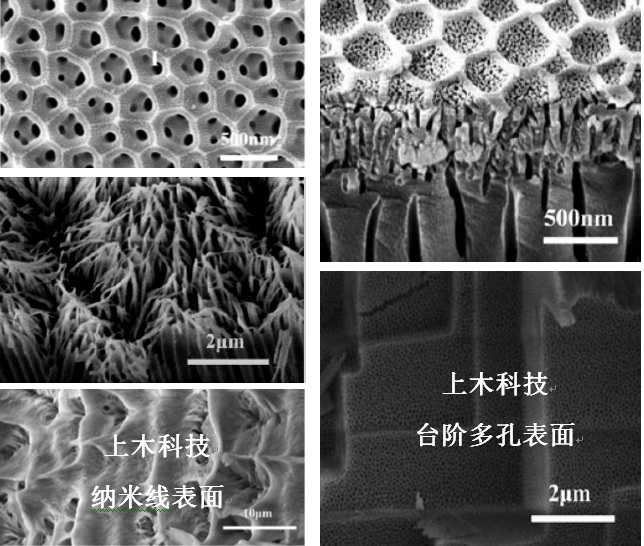

多样的表面结构及截面功能结构

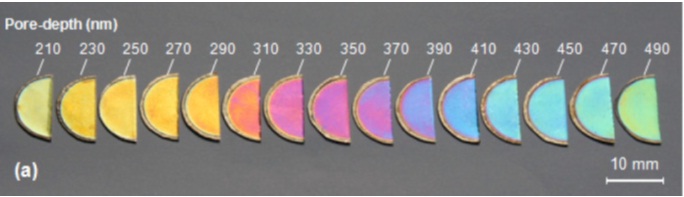

任意厚度/孔的深度



调控精度达10纳米

数据来源: Nanotechnology 22 (2011) 305306,样品全部由我们提供,与浙江大学合作。

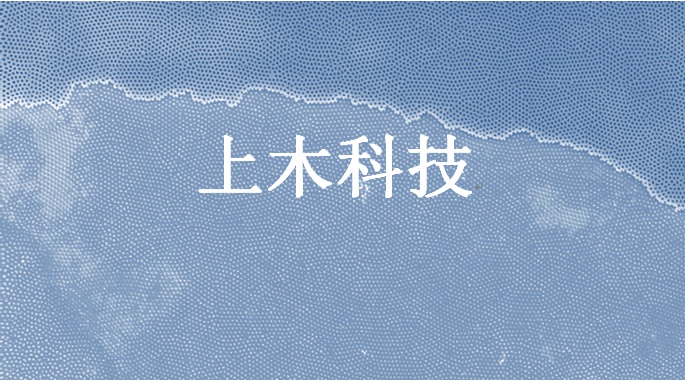

超薄的多孔阳极氧化铝

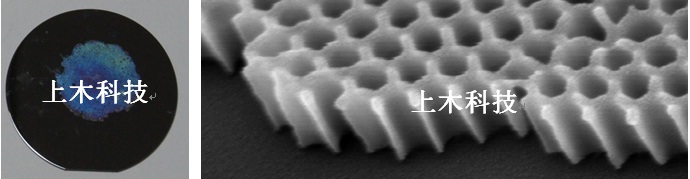

  转移到两英寸硅片上的超薄PAA膜及其微观结构

超薄PAA膜制备的纳米点/量子点阵列,超薄阳极氧化铝膜可以转移到任意基底
