单通多孔阳极氧化铝模板的技术说明 - 单通AAO模板
发表时间:2013-01-17 阅读次数:5111次

                    单通AAO模板结构示意图                                                                               单通AAO模板的宏观光学照片



AAO无机膜结构示意图:上方的有序多孔层和下方的铝支撑                单通AAO无机膜宏观光学,表面具体颜色与孔结构

                                                                                                                                                         及厚度有关



单通AAO无机膜中的AAO模板部分具有蜂窝状结构,即由许多六角形柱体氧化物原胞(单元)组成的,每个这样的单元中间有个圆形的小孔。在孔的下端有个半球形的阻挡层,位于氧化层和金属之间。



不同孔径的单通AAO模板,AAO-DT系列(样品尺寸2cm*2cm方形)

规格1.孔径5-10nm,孔间距10-20nm,孔深可定制范围30nm-20µm。

规格2.孔径20-30nm,孔间距50-70nm,孔深可定制范围100nm-100µm。

规格3.孔径40-50nm,孔间距50-70nm,孔深可定制范围100nm-150µm

规格4.孔径40-50nm,孔间距80-100nm,孔深可定制范围100nm-150µm。

规格5.孔径60-80nm,孔间距90-110nm。孔深可定制范围200nm-100µm。

规格6.孔径80-100nm,孔间距90-110nm。孔深可定制范围200nm-100µm。

规格7.孔径150-200nm,孔间距450nm。孔深可定制范围1µm-100µm。

规格8.孔径200-300nm,孔间距450nm。孔深可定制范围1µm-100µm。

规格9.孔径300-400nm,孔间距450nm。孔深可定制范围1um-100um。

以下为部分产品微观形貌图片:

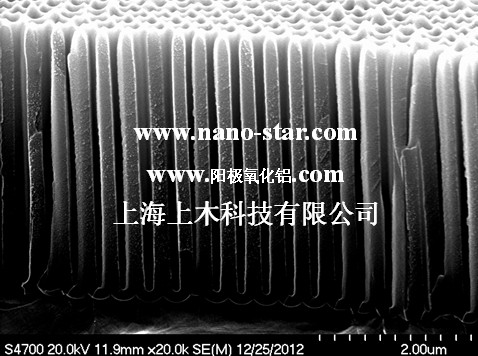

10-20nm,FESEM截面照片



10-20nm,AFM样品表面照片



 40-60nm孔径AAO模板





40-60 nm,AFM样品表面照片



孔深400nm单通AAO模板(可做移植膜)



60-80nm孔径AAO模板



孔间距相同,可以通过后处理控制孔径大小,以下为周期450nm模板SEM,孔径可调范围为150-400nm

去铝后的背面形貌:六角堆积



200nm孔径AAO模板
