|
利用优化的阳极氧化技术，制备出表面平整TiO2纳米管阵列薄膜。该薄膜不仅可以用来进行光催化、染料敏化太阳能电池、储能材料等研究，还可以其为模板，制备出更加复杂的材料和结构。
特性、外观

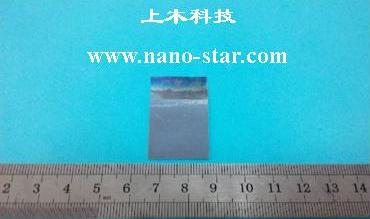

TiO2基底厚度为300um，由阳极氧化法制备获得，其纳米管具有一端开口、排列有序和单层等特点。
本产品未经过热处理，因此制备的TiO2纳米管阵列没有呈现特定的晶体结构，属于无定形态，也没有明显的拉曼峰。
热处理是优化TiO2纳米管性能的重要步骤，适当的热处理可以降低晶界能、消除无定型组分，有效提高量子效率。经400oC退火后，在145 nm、398 nm、515 nm、638 nm处会出现明显的拉曼峰，此时的TiO2纳米管阵列呈现出锐钛矿相的结构；经600oC退火后，TiO2纳米管阵列会在614 nm处出现一个新的拉曼峰，它属于TiO2金红石相的拉曼峰，此时的TiO2纳米管阵列是锐钛矿相和金红石相两相共存。
微观纳米结构

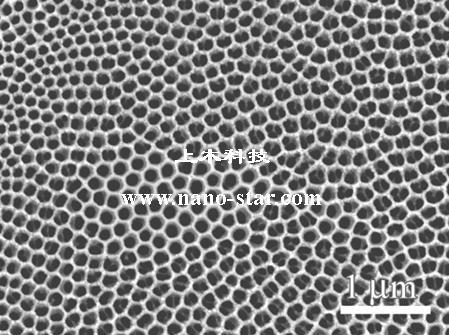

纳米管外径150nm，上表面SEM照片

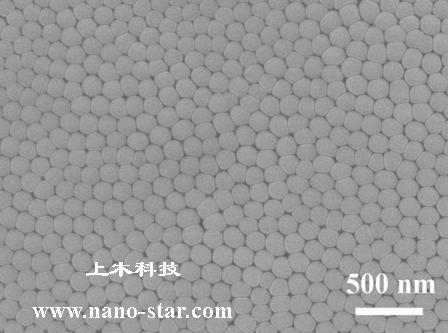

纳米管外径150nm，去除Ti基底后下表面SEM照片

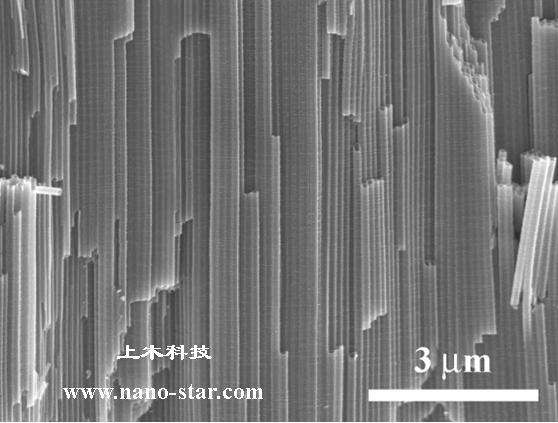

纳米管外径150nm，截面SEM照片

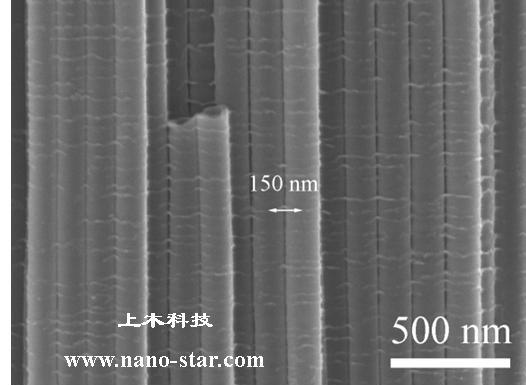

纳米管外径150nm，截面SEM照片
具体规格或要求请和技术人与联系。
公司地址：上海市嘉定区叶城路925号A4幢
公司电话：181-2120-3996（朱经理）
公司邮箱：manager@nano-star.com
公司QQ：1343342909
|
